一、硬件组成：

雷  达：

中心频率：24.15GHz

自身车速范围：10-120 km/h

目标车速范围：同向车速范围：15-250 km/h（需大于自身车速 3 km/h）

探测范围：1-4 车道

数据更新率：25ms

工作时间：30000h

摄像机：

传感器1/1.8英寸、Sony ICX274 CCD

分辨率1628 × 1236

像素尺寸4.40μm × 4.40μm

最大帧率14fps @ 全分辨率

接口Gigabit Ethernet

图像格式Bayer RG8（DCAM Raw8）

模/数转换精度12位

增益91 ~ 1023

查找表4K × 12bit

电子快门20μs ~ 60ms

功耗额定功率：4W @ 12V

最大功率：5W @ 12V

镜头接口C / CS

工作温度0℃~ 50℃

工作湿度20 ~ 80%

计算机：（可升级更高配置）

★CPU:  Intel Core I3 CPU（功耗17W）
Chipset: Intel BD82HM55(HM55)
网口：2*RJ45

显示：1*VGA、1*LVDS、

音频1*HD Audio、

串口：4*RS-232

Usb：6个

打印接口：1*LPT

键鼠：1*PS/2

看门狗：1-65535分/秒, 可编程时间到事件复位

★存储空间：1*mSATA (mPCIEx1可选)
★扩展槽位：1x PCI-104插槽
★输入电源：DC_12V
★产品尺寸：146 x 102 mm

 工作温度：-20℃~60℃

显示器：

显示器：8寸液晶屏（分辨率800*600），阳光可视，具有较好的防眩光功能，在强光直射或折射下仍然能较清晰地看清操作界面上的信息，适合在各 种天气情况下的使用。

供电方式：DC12V汽车电瓶、或锂电池（DC9—36V宽电压输入）

二、软件功能

视频检测和车辆自动抓拍

号牌自动识别程序（符合GA/T 497标准的要求）

机动车超速（高速/低速）违法行为自动抓拍取证

机动车路面违法行为自动抓拍取证：

1、违法变道自动抓拍取证；

2、违法调头自动抓拍取证；

3、占应急道自动抓拍取证；

4、大货占道自动抓拍取证；

5、尾号限行自动抓拍取证；

6、占公交道自动抓拍取证；

7、违法压线自动抓拍取证；

……

* 车辆（黑名单）自动稽查程序

* 无线传输程序（手动单幅/自动连续传输）

* 基本管理程序（系统参数设置、照片管理、通知单打印、数据导入/出等功能）

* 环境自适应功能

三、系统的特点

* 系统可以在静态或动态下自动测量目标车辆的速度，具备对同向或反向及双向的超速车辆进行自动抓拍取证。

* 系统能对机动车的各种交通违法行为进行自动抓拍取证，如：违法变道、违法调头、占应急道自、大货占道、尾号限行、占公交道、违法压线等。

* 系统取证抓拍的照片能充分体现车辆违法行为诸要素（即时间、地点、车型和驾乘人员、车牌号码等。对于超速违法行为，照片上还有限速值、速度值及超速比例等），使纠正车辆违法行为有据可查；且取证抓拍的数据具有水印加密技术，能有效防止人为修改照片等行为，以杜绝法律纠纷。

* 系统采用了无限传输技术，具有实时远程无线传输照片的功能，可手动单幅和自动连续传输。

* 各类违法/稽查车辆图文信息可用U盘输出/输入。

* 对于各支（大）队的具体要求，系统可提供专用数据转换接口。

* 数据管理采用专用的数据管理软件，具有强大的存储、查询和管理等功能。

* 系统工作方案贴近实际操作应用，每一种工作方案对应一种路面违法行为，每一种路面违法行为对应一个该违法行为特有的场景，所以程序实际操作流程十分简单：第一、通过工作方案按键选中某违法行为；第二、使摄像机对准该违法行为特有的场景；第三、用特定的按键启动自动抓拍。

* 系统设备防水、防尘。

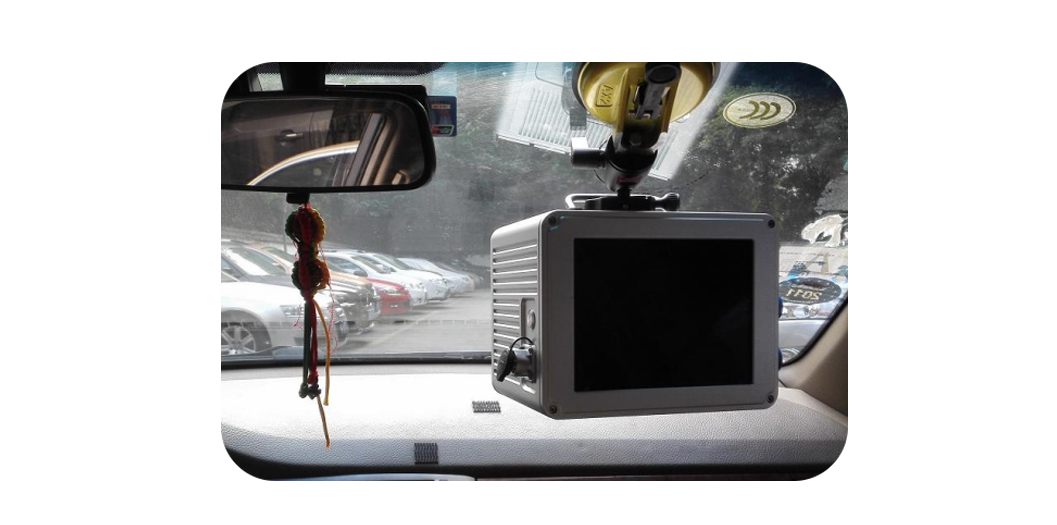

* 系统安装架设简便：路边三脚架安装及副驾位玻璃吸盘安装。

* 体积：宽度220mm 高度170mm 深度170mm

* 重量：4kg
